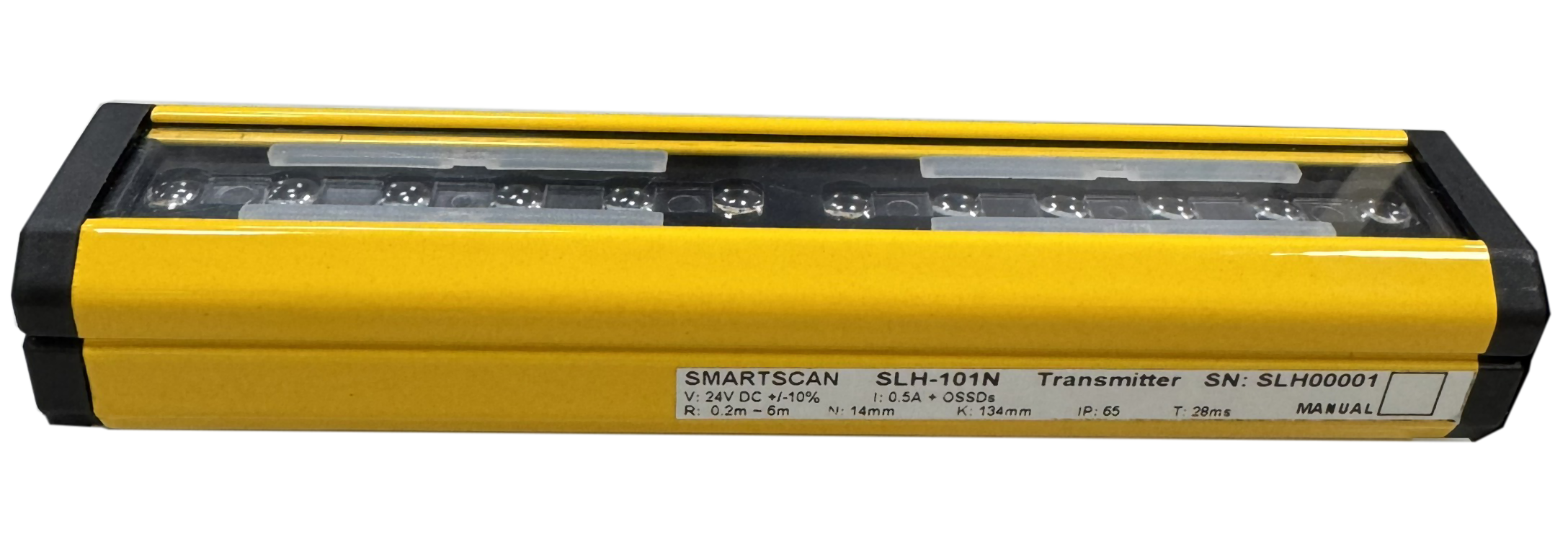

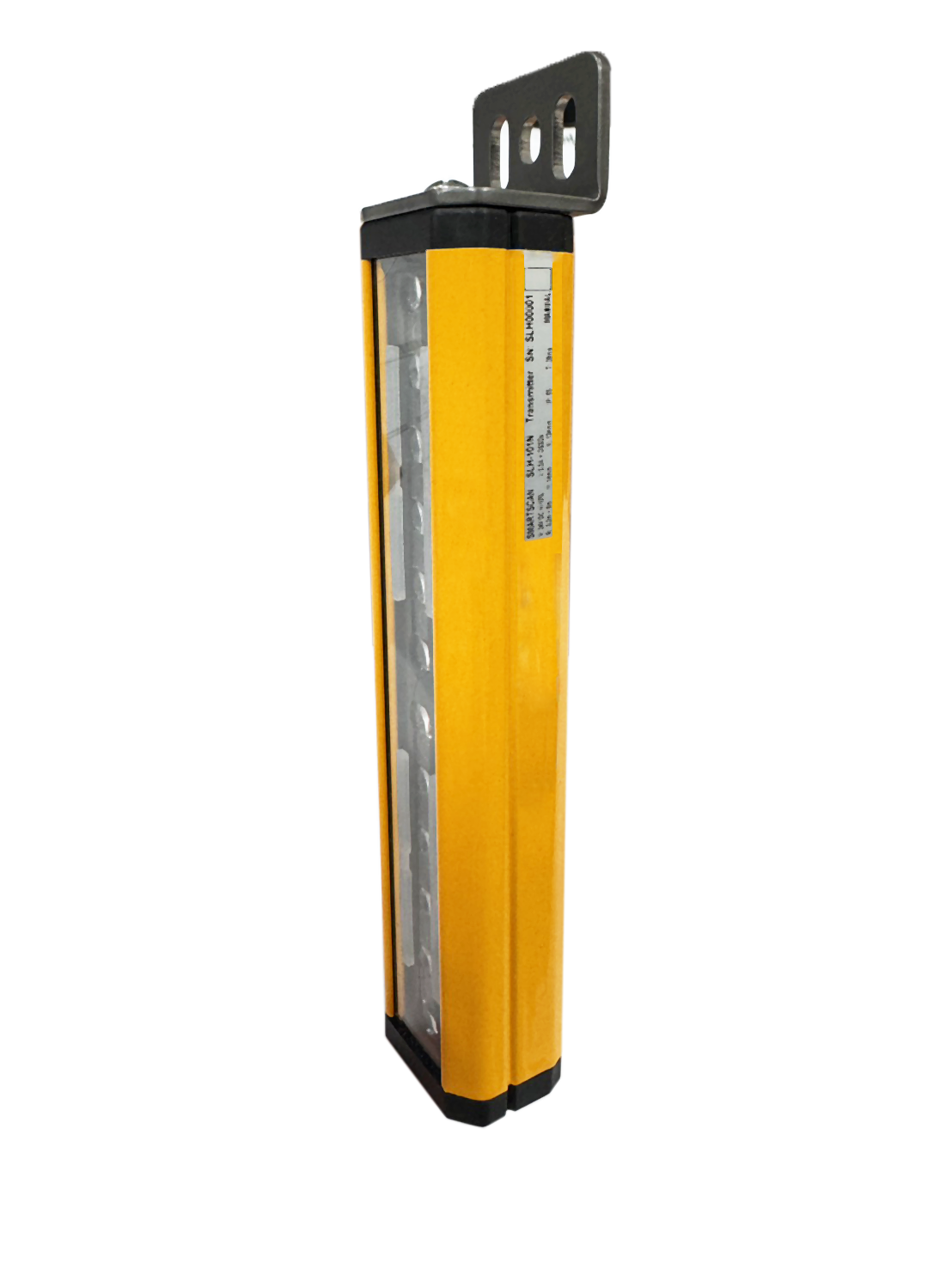

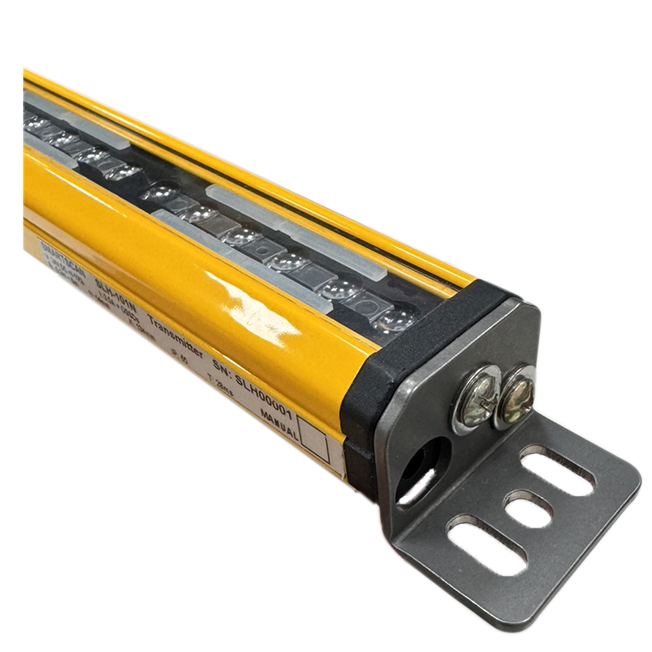

SLH 系列光幕採用最新科技的設計技術與製作方式， 總體積小於20x30mm的尺寸空間，達到無偵測盲點或偵測死區的設計，使得機械應用上搭配光幕的設計可更為靈活與方便。
符合國際與歐洲安全標準，經歐洲第三方單位驗證通過，達 TYPE4 安全等級。
|
光軸數
|
12~192
|
6~96
|
4~49
|
|
偵測解析能力
|
14mm
|
24mm
|
44mm
|
|
偵測區域(mm)
|
130mm ~ 1930mm
|
||
|
偵測範圍
|
0.2m ~ 5m
|
||
|
反應時間
|
28msec (不包含繼電器開關時間)
|
||
|
操作溫度
|
0℃ 至 +50℃
|
||
|
防水防塵等級
|
IP65 防護程度
|
||
|
電源供應
|
24 VDC ± 10% and 1.5A regulated
|
||
|
消耗功率
|
150mA(MIN)~650mA(MAX) + (OSSD current consumption)
|
||
|
光幕端接線接頭
|
直接出線或快速接頭 (M8端子)
|
||
|
外表塗裝
|
鋁擠型；黃色烤漆處理
|
||
|
安全分類
|
IEC 62061 SIL3 , ISO 13849-1 PLe , IEC 61496-1 TYPE4 / IEC 61496-2 TYPE4
|
||
|
輸入模式
|
Synchronization input, 24VDC / 0V (GND)
|
||
|
輸出模式
|
OSSD1 & OSSD2 (24 VDC / 450mA SoIid-state Electronic), Synchronization output
|
||
|
偵測解析能力 ODC (N) 14mm
|
|||||
|---|---|---|---|---|---|
|
偵測範圍 (R) 0.2m 至 5.0m
|
|||||
|
型號
|
光軸數
|
偵測區域
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
SLH-101(N / P)
|
12
|
130
|
130
|
151
|
170
|
|
SLH-102(N / P)
|
24
|
250
|
250
|
271
|
290
|
|
SLH-103(N / P)
|
36
|
370
|
370
|
391
|
410
|
|
SLH-104(N / P)
|
48
|
490
|
490
|
511
|
530
|
|
SLH-105(N / P)
|
60
|
610
|
610
|
631
|
650
|
|
SLH-106(N / P)
|
72
|
730
|
730
|
751
|
770
|
|
SLH-107(N / P)
|
84
|
850
|
850
|
871
|
890
|
|
SLH-108(N / P)
|
96
|
970
|
970
|
991
|
1010
|
|
SLH-109(N / P)
|
108
|
1090
|
1090
|
1111
|
1130
|
|
SLH-110(N / P)
|
120
|
1210
|
1210
|
1231
|
1250
|
|
SLH-111(N / P)
|
132
|
1330
|
1330
|
1351
|
1370
|
|
SLH-112(N / P)
|
144
|
1450
|
1450
|
1471
|
1490
|
|
SLH-113(N / P)
|
156
|
1570
|
1570
|
1591
|
1610
|
|
SLH-114(N / P)
|
168
|
1690
|
1690
|
1711
|
1730
|
|
SLH-115(N / P)
|
180
|
1810
|
1810
|
1831
|
1850
|
|
SLH-116(N / P)
|
192
|
1930
|
1930
|
1951
|
1970
|
|
偵測解析能力 ODC (N) 24mm
|
|||||
|---|---|---|---|---|---|
|
偵測範圍 (R) 0.2m 至 5.0m
|
|||||
|
型號
|
光軸數
|
偵測區域
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
SLH-201(N / P)
|
6
|
130
|
130
|
151
|
170
|
|
SLH-202(N / P)
|
12
|
250
|
250
|
271
|
290
|
|
SLH-203(N / P)
|
18
|
370
|
370
|
391
|
410
|
|
SLH-204(N / P)
|
24
|
490
|
490
|
511
|
530
|
|
SLH-205(N / P)
|
30
|
610
|
610
|
631
|
650
|
|
SLH-206(N / P)
|
36
|
730
|
730
|
751
|
770
|
|
SLH-207(N / P)
|
42
|
850
|
850
|
871
|
890
|
|
SLH-208(N / P)
|
48
|
970
|
970
|
991
|
1010
|
|
SLH-209(N / P)
|
54
|
1090
|
1090
|
1111
|
1130
|
|
SLH-210(N / P)
|
60
|
1210
|
1210
|
1231
|
1250
|
|
SLH-211(N / P)
|
66
|
1330
|
1330
|
1351
|
1370
|
|
SLH-212(N / P)
|
72
|
1450
|
1450
|
1471
|
1490
|
|
SLH-213(N / P)
|
78
|
1570
|
1570
|
1591
|
1610
|
|
SLH-214(N / P)
|
84
|
1690
|
1690
|
1711
|
1730
|
|
SLH-215(N / P)
|
90
|
1810
|
1810
|
1831
|
1850
|
|
SLH-216(N / P)
|
96
|
1930
|
1930
|
1951
|
1970
|
|
偵測解析能力 ODC (N) 44mm
|
|||||
|---|---|---|---|---|---|
|
偵測範圍 (R) 0.2m 至 5.0m
|
|||||
|
型號
|
光軸數
|
偵測區域
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
SLH-401(N / P)
|
4
|
130
|
130
|
151
|
170
|
|
SLH-402(N / P)
|
7
|
250
|
250
|
271
|
290
|
|
SLH-403(N / P)
|
10
|
370
|
370
|
391
|
410
|
|
SLH-404(N / P)
|
13
|
490
|
490
|
511
|
530
|
|
SLH-405(N / P)
|
16
|
610
|
610
|
631
|
650
|
|
SLH-406(N / P)
|
19
|
730
|
730
|
751
|
770
|
|
SLH-407(N / P)
|
22
|
850
|
850
|
871
|
890
|
|
SLH-408(N / P)
|
25
|
970
|
970
|
991
|
1010
|
|
SLH-409(N / P)
|
28
|
1090
|
1090
|
1111
|
1130
|
|
SLH-410(N / P)
|
31
|
1210
|
1210
|
1231
|
1250
|
|
SLH-411(N / P)
|
34
|
1330
|
1330
|
1351
|
1370
|
|
SLH-412(N / P)
|
37
|
1450
|
1450
|
1471
|
1490
|
|
SLH-413(N / P)
|
40
|
1570
|
1570
|
1591
|
1610
|
|
SLH-414(N / P)
|
43
|
1690
|
1690
|
1711
|
1730
|
|
SLH-415(N / P)
|
46
|
1810
|
1810
|
1831
|
1850
|
|
SLH-416(N / P)
|
49
|
1930
|
1930
|
1951
|
1970
|
|
輸入輸出電路
|
|
|---|---|
|
(1)電源部分 :
|
提供+24V DC 之額定動力予接發射與接收單元 (棕色接 +24V，藍色接 0V)，為了避免受到感應突波電源之干擾，建議使用獨立之電源模組，並建議機殼接地。
|
|
(2)輸出部分 :
|
SLH系列光幕有兩組獨立之電晶體安全訊號輸出（PNP或NPN由型號指定），正常動作時OSSD訊號最大輸出電流各有 450mA。
|
