ms系列光幕

簡介

專用於電梯與自動門安全探測的感應裝置，並符合電梯的產品相關EMC標準，採用多光軸交互掃瞄的模式，使探測密集度更無死角，對於電梯產品安全性的提升有利較大

特性

  • EL系列光幕專為電梯門或自動門安全檢測之用；具有彈性的交叉光掃描線變化檢測功能，特別適合固定於運動狀態如電梯門上，可彈性加強檢測能力；反應快遠快於同類產品，並允許1眼失效，失效時其他眼仍正常動作，領先技術。 （提醒使用者應包含保養及維護了）


一般規格



ms系列



光軸間距

107

光軸數

18

保護長度

1819毫米

防護範圍
0.1m至4m
反應時間
50msec明確（繼電器開關時間）
安全分類
符合CE LVD指令要求；無安全分類（請勿使用於衝剪類之危險機械）
電源供應
24VDC±10%
消耗功率
120毫安
輸出模式
乾接點輸出 (ON/OFF) / NPN 或 PNP
外觀塗裝
鋁擠型鋁合金處理（標準型）、鋁擠型黑色烤漆（可選）
光幕接線端子
M8端子端子、TX黑色線、5芯RX黑色線、6芯/5芯
操作溫度
0˚C 至+50˚C
防水等級
IP54防護等級

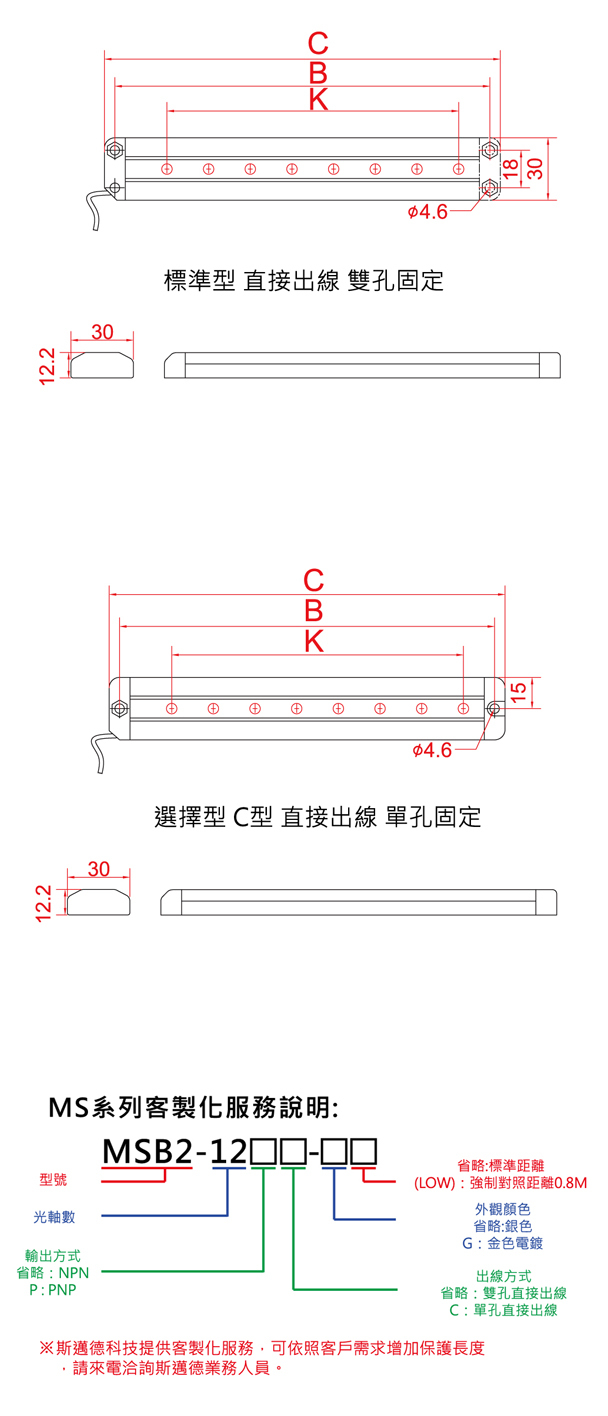

msb1-5 規格尺寸 解析能力30mm

光軸距離：25mm 標準範圍：LOW 0.5m~ 3m 長距離防護範圍：HI 1m~5m
型號
光軸數
探測長度
（K）（毫米）
螺絲鎖附孔
（B）（毫米）
光幕總長
（C）（毫米）
FB1-5C
5
100
130
140

MSB2 規格尺寸解析能力25mm

光軸距離：20mm 標準範圍：LOW 0.5m~ 0.8m 長距離防護範圍：HI 0.5m~1.5m
型號
光軸數
探測長度
（K）（毫米）
螺絲鎖附孔
（B）（毫米）
光幕總長
（C）（毫米）
MSB2-8
8
140
180
190
MSB2-12
12
220
260
270
MSB2-16
16
300
340
350
MSB2-20
20
380
420
430
MSB2-24
24
460
500
510
MSB2-28
二十八
540
580
590
MSB2-32
三十二
620
660
670
MSB2-36
三十六
700
740
750
MSB2-40
40
780
820
830
MSB2-44
四十四
860
900
910
MSB2-48
四十八
940
980
990

MSB3 規格尺寸解析能力45mm

光軸距離：40mm 標準範圍：LOW 0.5m~ 0.8m 長距離防護範圍：HI 0.5m~1.5m
型號
光軸數
探測長度
（K）（毫米）
螺絲鎖附孔
（B）（毫米）
光幕總長
（C）（毫米）
MSB3-4
4
120
180
190
MSB3-6
6
200
260
270
MSB3-8
8
280
340
350
MSB3-10
10
360
420
430
MSB3-12
12
440
500
510
MSB3-14
14
520
580
590
MSB3-16
16
600
660
670
MSB3-18
18
680
740
750
MSB3-20
20
760
820
830
MSB3-22
22
840
900
910
MSB3-24
24
920
980
990

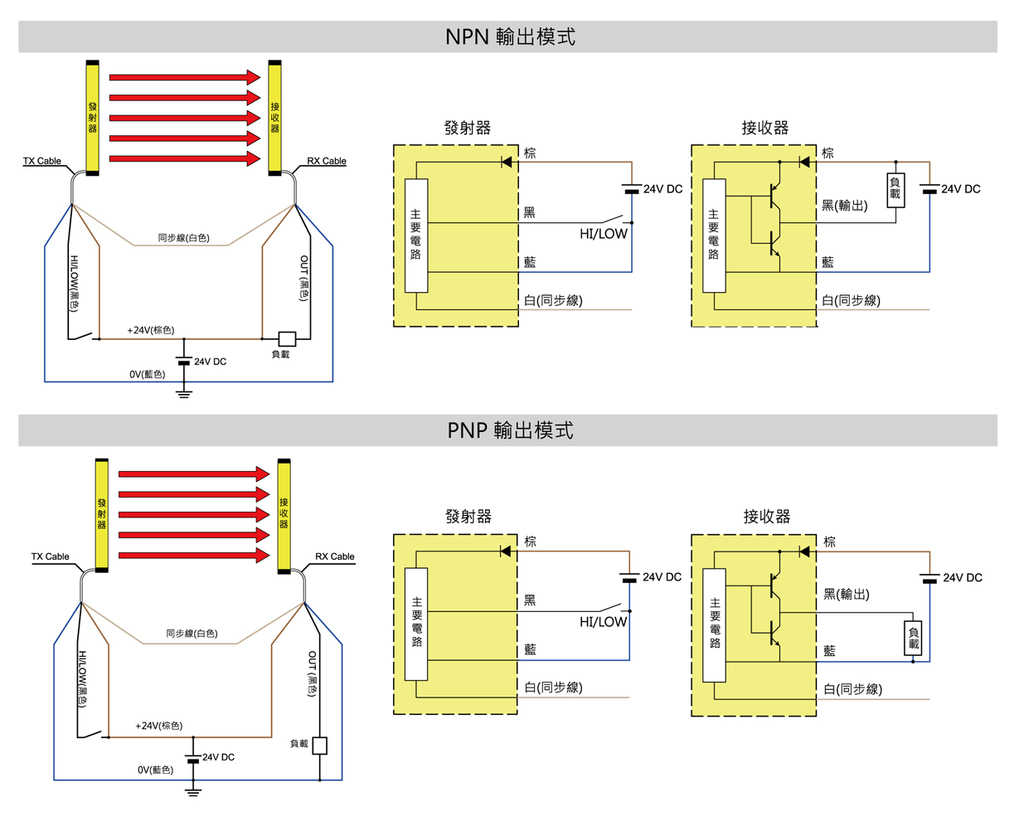

電器連接

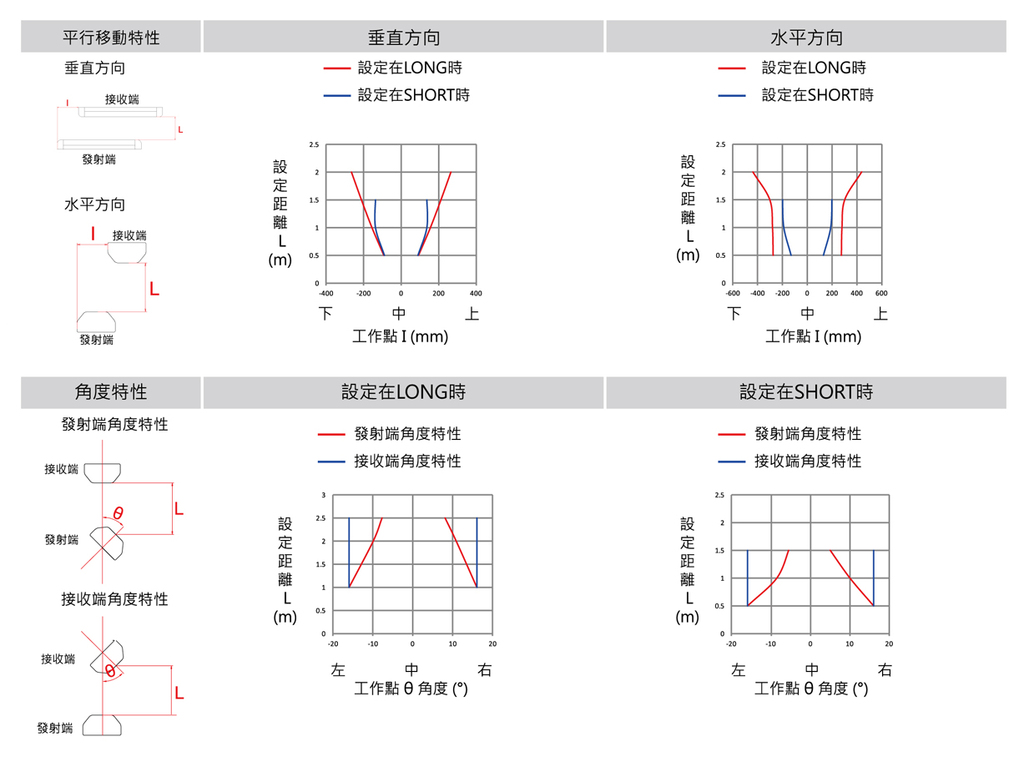

檢測特性圖
