TSRU系列安全繼電器模組

Smartscan TSRU 系列安全控制器｜光幕專用繼電模組，符合國際安全標準
TSRU 系列光幕控制模組｜多功能輸出設計，適用自動化產線安全防護

簡介

TSRU薄型安全模組系列安全控制模組是具靈活性和經濟性的理想選擇。斯邁德提供各種解決方案:雙重安全緊急停止;除了安全光幕應用外,也可搭配其他安全防護設備,如:安全防護門、緊急停止開關(E-stop),並提供手動/自動復歸兩種模式,滿足使用上的需求。

特性

  •    薄型外殼。
  •    DC 24V動力供應。
  •    雙重緊急停止。
  •    多樣輸出接點供客戶選擇(2A,3A1B)。
  •    手動復歸模式/自動復歸模式。
  •    通過IEC 62061(SIL3)、EN ISO 13849-1(PL e)CATEGORY 4。
  •    適用於急停開關、安全插銷、安全光幕...等產品。




一般規格

型號
TSRU-120
TSRU-131
TSRU-200 / TSRU-200-VD
TSRU-301 / TSRU-301-VD
動力供應
DC 24V
復歸輸入
手動復歸/自動復歸
消耗功率
DC 120 mA(MAX)
輸出接點
2A(NO)
3A(NO)1B(NC)
2A(NO)
3A(NO)1B(NC)
反應時間
20msec(不包含繼電器開關時間)
觸點閉合動作時間
≤30msec
觸點釋放動作時間
≤30msec
安全繼電器機械壽命
107次以上
操作溫度
0℃至+50℃
防水防塵等級
IP20防護程度
安全分類
IEC 62061(SIL2)ISO13849-1(PLd)Category3
IEC 62061(SIL3)、EN ISO13849-1(PLe)CATEGORY 4

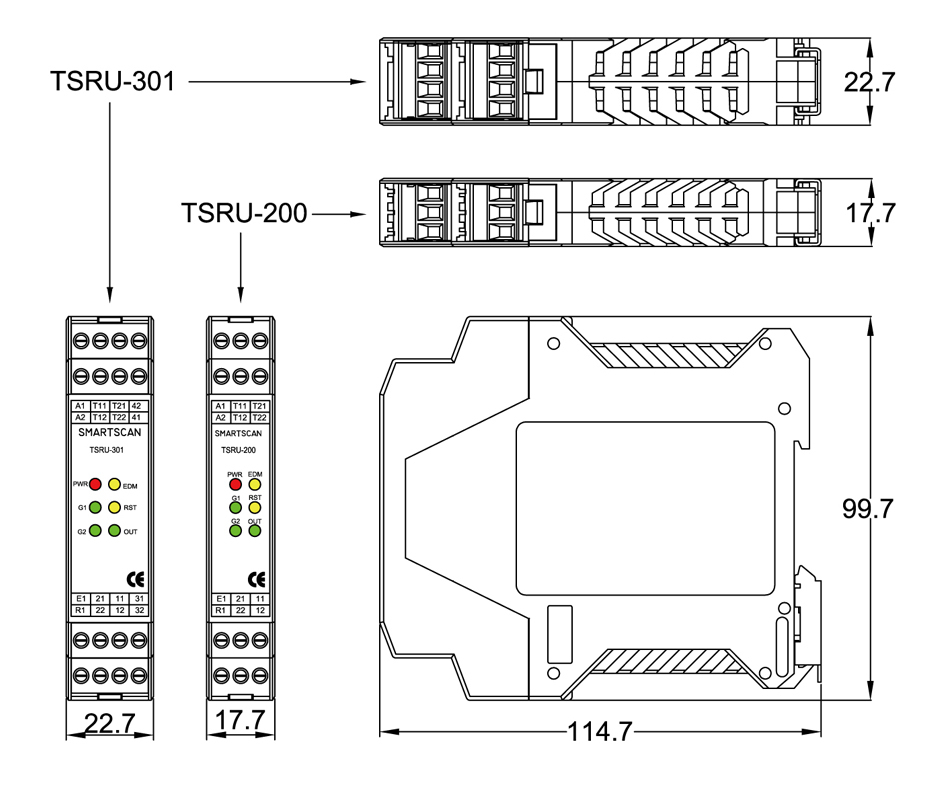

外形尺寸
17.7mm*99.7mm*114.7mm
22.7mm*99.7mm*114.7mm
17.7mm*99.7mm*114.7mm
22.7mm*99.7mm*114.7mm

TSRU-D系列

型號
TSRU-D200
TSRU-D200-VD
TSRU-D301
TSRU-D301-VD
動力供應
DC 24V
復歸輸入
手動復歸/自動復歸
消耗功率
DC 120 mA(MAX)
輸出接點
2A(NO)
3A(NO)1B(NC)
反應時間
20msec(不包含繼電器開關時間)
觸點閉合動作時間
≤30msec
觸點釋放動作時間
≤30msec
安全繼電器機械壽命
107次以上
操作溫度
0℃至+50℃
防水防塵等級
IP20防護程度
安全分類
IEC 62061(SIL2)ISO13849-1(PLd)Category3
外形尺寸
17.7mm*99.7mm*114.7mm
22.7mm*99.7mm*114.7mm

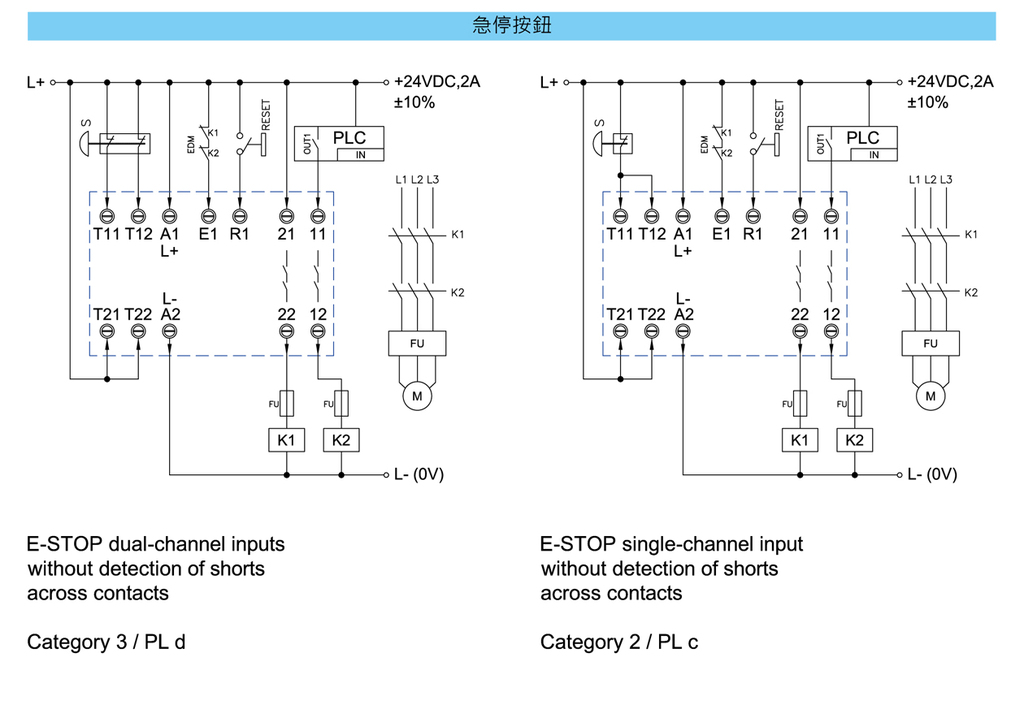

TSRU-120安全控制模組配線圖

TSRU-131安全控制模組配線圖

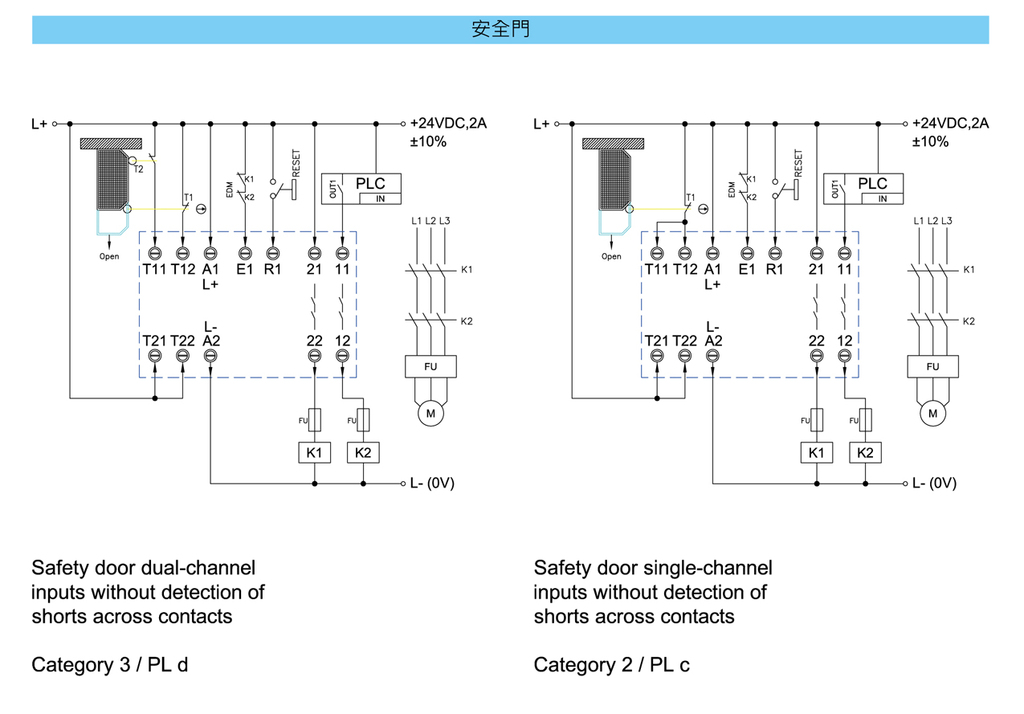

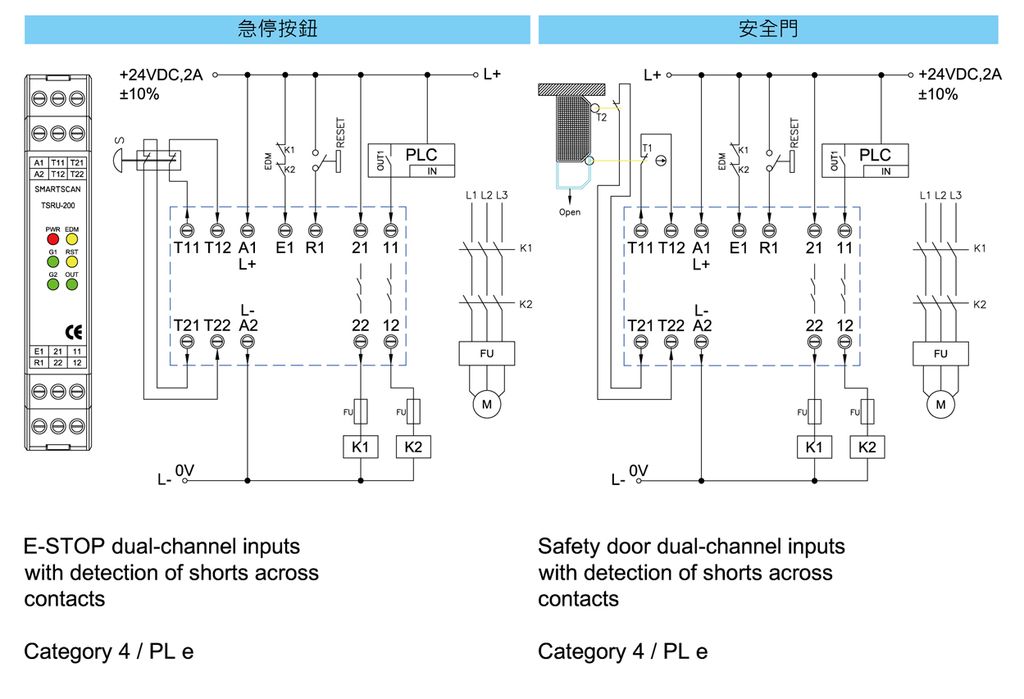

TSRU-200 / TSRU-200-VD  系列

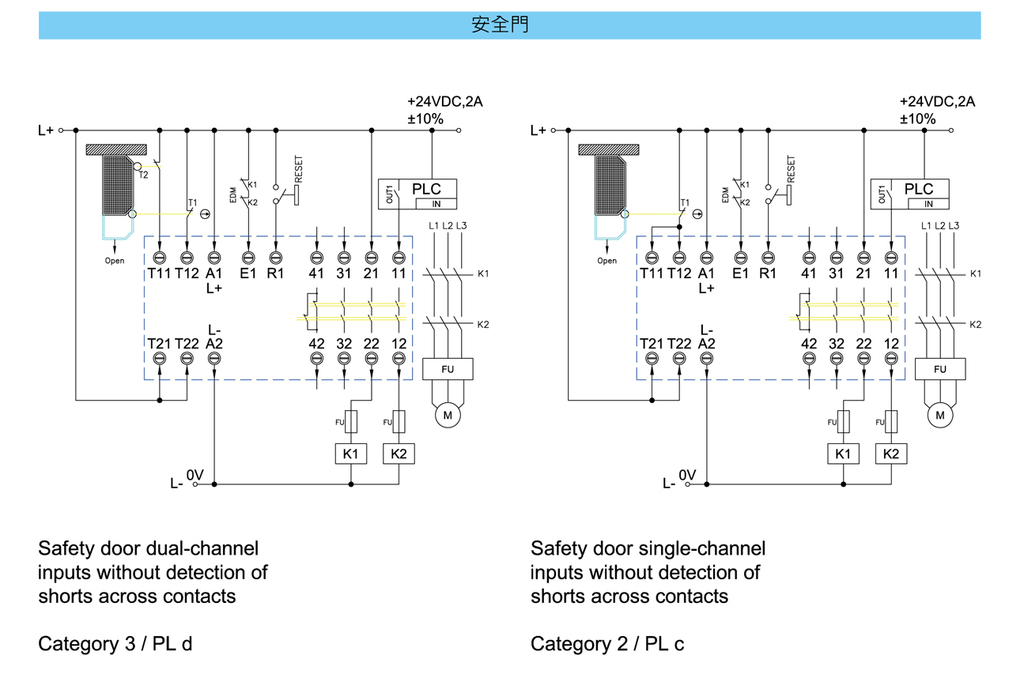

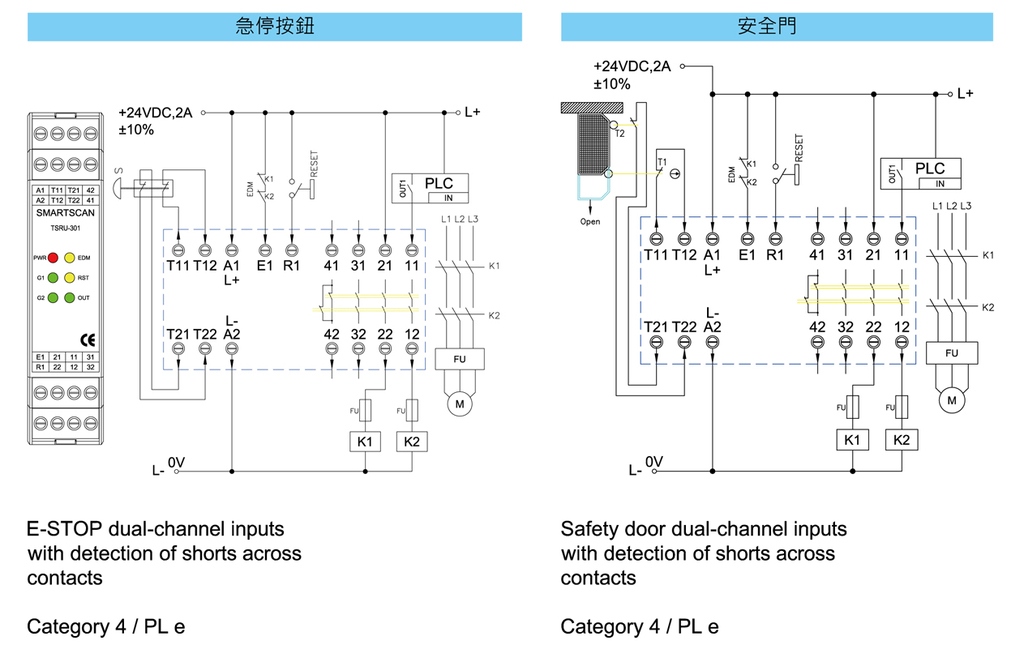

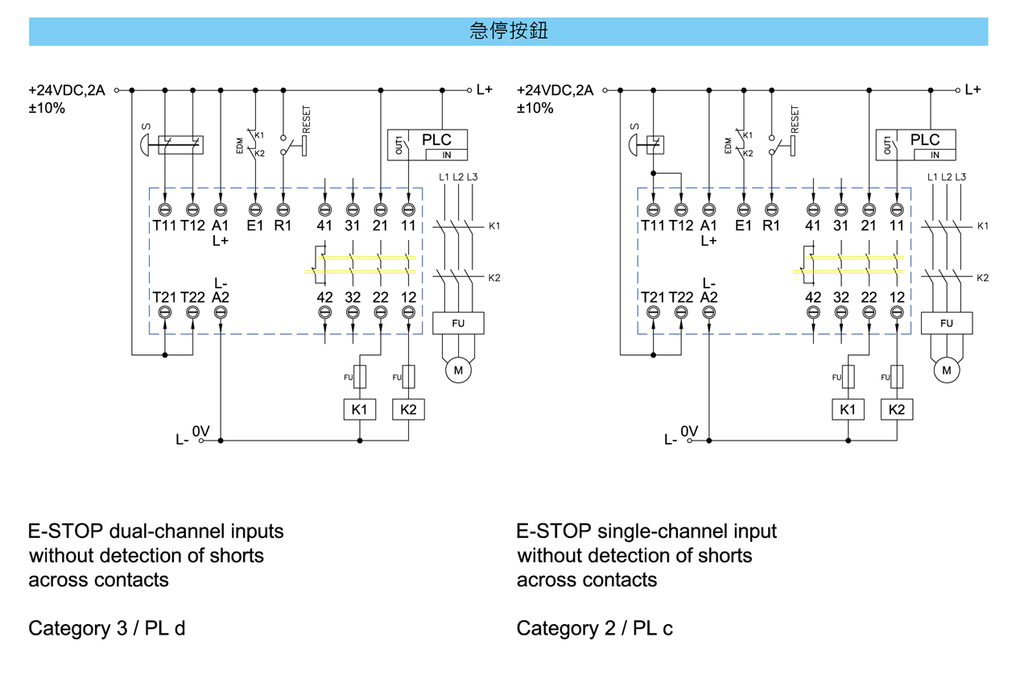

TSRU-301 / TSRU-301-VD  系列

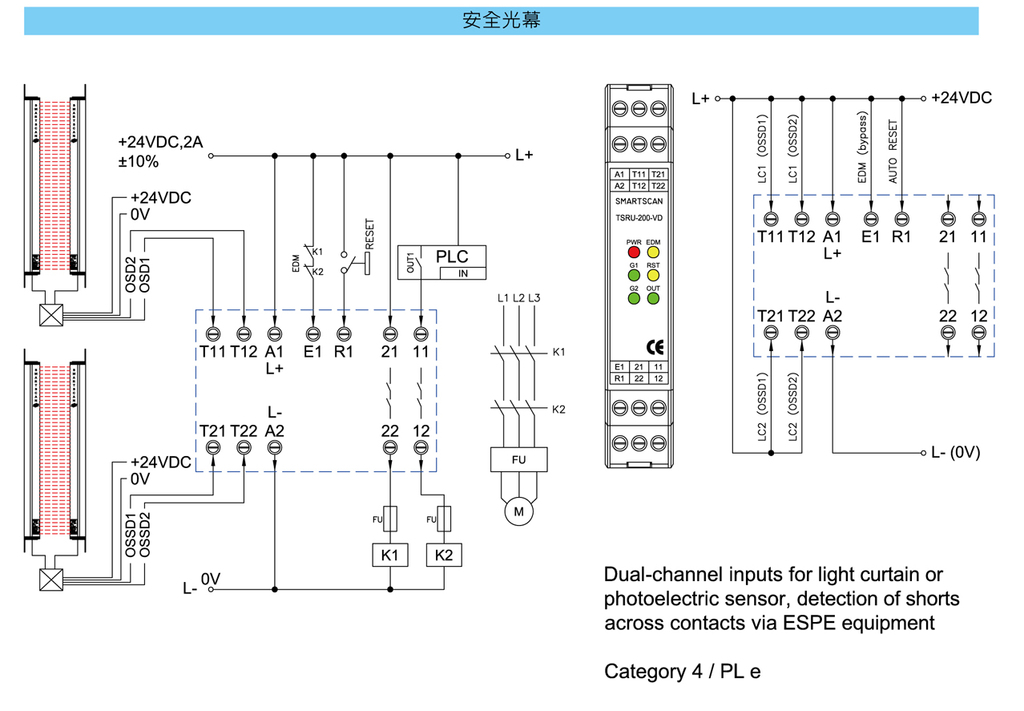

TSRU-D200 / TSRU-D200-VD  系列

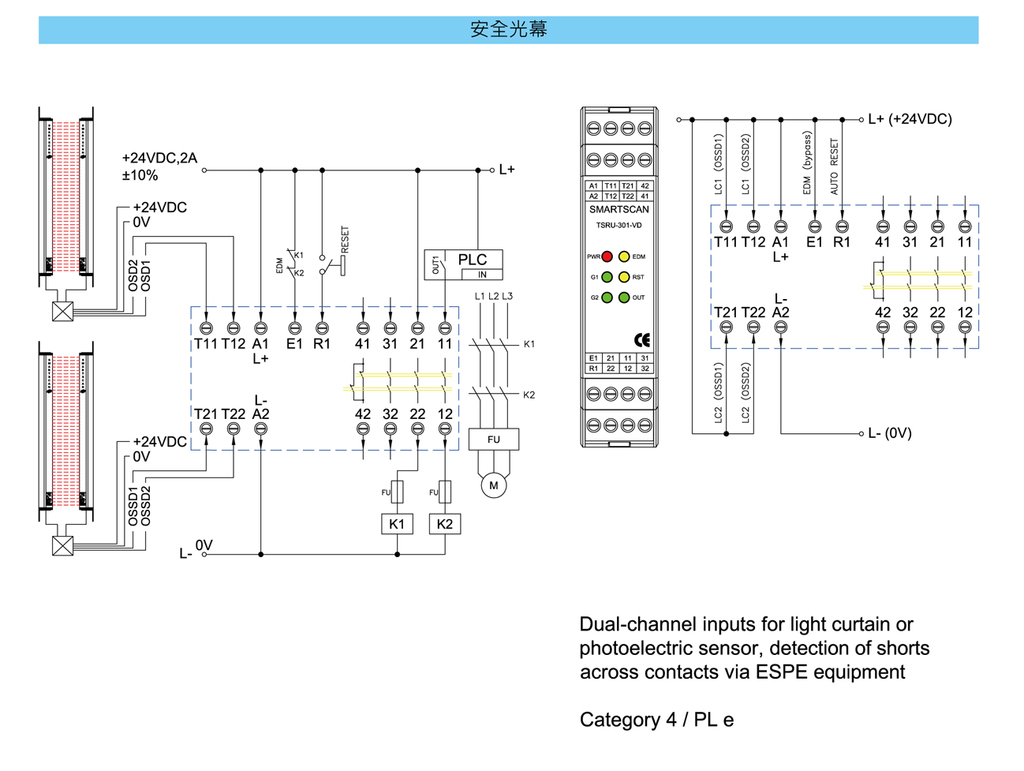

TSRU-D301 / TSRU-D301-VD  系列

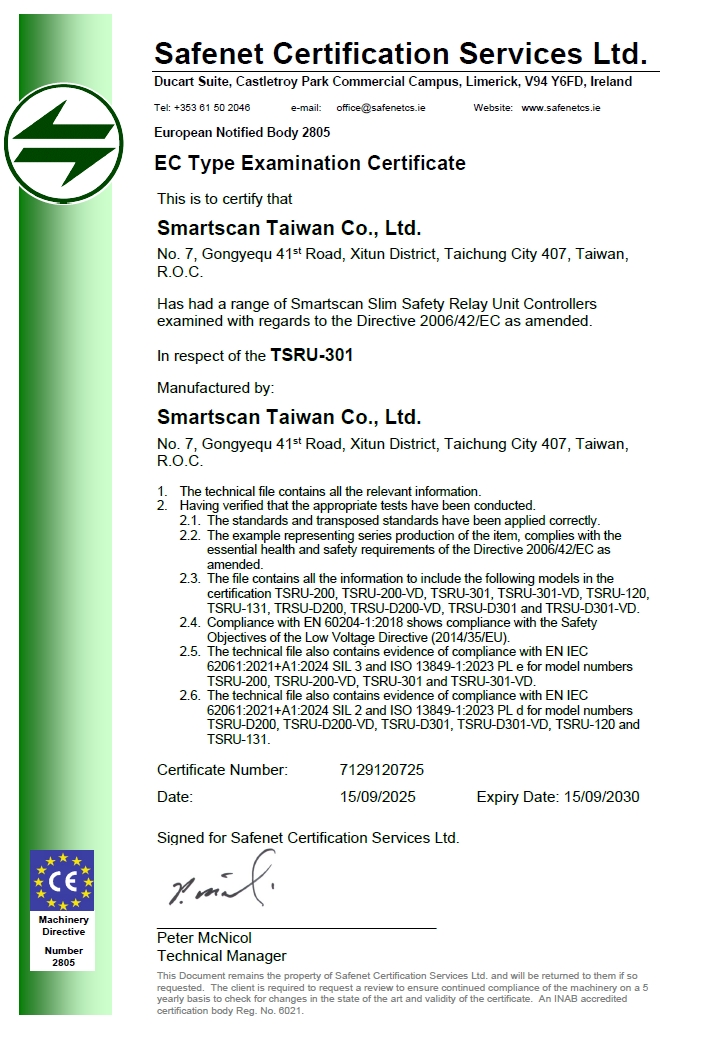

TYPE 2 安全認證
