除了一般傳統的對照式光幕,即偵測的區域一端由光幕發射端,另一端由光幕接收端所構成。EX系列的偵測區域,光幕的發射與接收感測器在偵測區域的同一側,利用物體自我光線反射的原理,可偵測出現於偵測區域的物體,適用於不便於偵測區域兩端安裝的應用情況。
| 光軸間距 |
58mm
|
|---|---|
| 光軸數 |
2 ~ 33
|
| 偵測區域 |
203mm ~ 視客製化光軸數決定偵測區域
|
| 偵測範圍 |
0 ~ 1.5m (可調範圍 0.5m ~ 1.5m)
|
| 反應時間 |
最大反應時間 70msec (不包含繼電器開關時間)
|
| 操作溫度 |
0℃ 至 +50℃
|
| 防水防塵等級 |
IP54 防護程度
|
| 電源供應 |
24VDC ± 20%，1.5A (MAX)
|
| 光幕端接線接頭 |

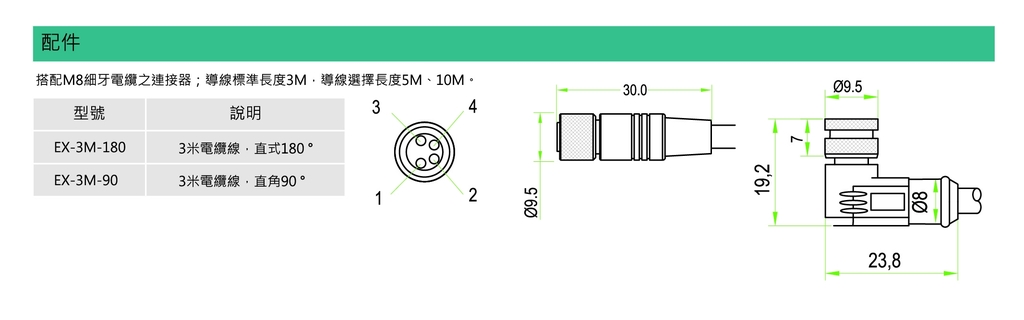

M8端子型
|
| 外表塗裝 |
鋁擠型；銀色電鍍處理
|
| 安全分類 |
無安全分類
|
| 輸出模式 |
一組可設定 NPN 或 PNP
|
|
偵測解析能力 58mm
|
偵測範圍 0.5m 至 1.5m |
||
|---|---|---|---|
|

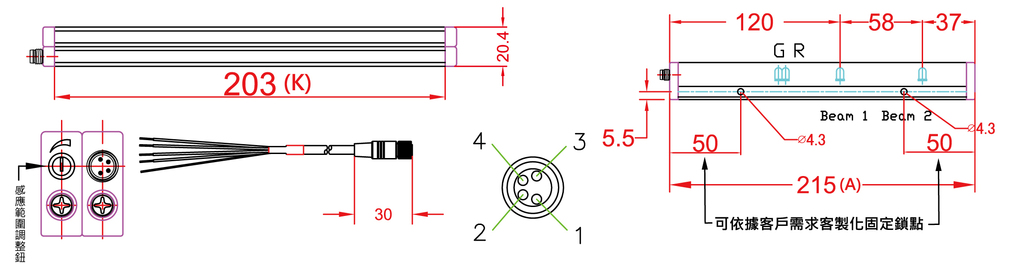

型號
|
光軸數
|
偵測區域
(K) (mm) |
光幕總長
(A) (mm) |
|
EX2-58-215
|
2
|
115
|
215
|
|
EX3-58-273
|
3
|
173
|
273
|
|
EX4-58-331
|
4
|
231
|
331
|
|
EX5-58-389
|
5
|
289
|
389
|
|
EX6-58-447
|
6
|
347
|
447
|
|
EX7-58-505
|
7
|
405
|
505
|
|
EX8-58-563
|
8
|
463
|
563
|
|
EX9-58-621
|
9
|
521
|
621
|
|
EX10-58-679
|
10
|
579
|
679
|
|
EX11-58-737
|
11
|
637
|
737
|
|
EX12-58-795
|
12
|
695
|
795
|
|
EX13-58-853
|
13
|
753
|
853
|
|
EX14-58-911
|
14
|
811
|
911
|
|
EX15-58-969
|
15
|
869
|
969
|
|
EX16-58-1027
|
16
|
927
|
1027
|
|
EX17-58-1085
|
17
|
985
|
1085
|
|
偵測解析能力 58mm
|
偵測範圍 0.5m 至 1.5m |
||
|---|---|---|---|
|
型號
|
光軸數
|
偵測區域
(K) (mm) |
光幕總長
(A) (mm) |
|
EX18-58-1143
|
18
|
1043
|
1143
|
|
EX19-58-1201
|
19
|
1101
|
1201
|
|
EX20-58-1259
|
20
|
1159
|
1259
|
|
EX21-58-1317
|
21
|
1217
|
1317
|
|
EX22-58-1375
|
22
|
1275
|
1375
|
|
EX23-58-1433
|
23
|
1333
|
1433
|
|
EX24-58-1491
|
24
|
1391
|
1491
|
|
EX25-58-1549
|
25
|
1449
|
1549
|
|
EX26-58-1607
|
26
|
1507
|
1607
|
|
EX27-58-1665
|
27
|
1565
|
1665
|
|
EX28-58-1723
|
28
|
1623
|
1723
|
|
EX29-58-1781
|
29
|
1681
|
1781
|
|
EX30-58-1839
|
30
|
1739
|
1839
|
|
EX31-58-1897
|
31
|
1797
|
1897
|
|
EX32-58-1955
|
32
|
1855
|
1955
|
|
EX33-58-2013
|
33
|
1913
|
2013
|
|
系統狀態顯示
|
|||
|---|---|---|---|
|
指示燈號位置與顏色
|
狀態
|
意義
|
|
|
投光器 TX
|
黃色 LED
|
ON
|
投光系統電源燈,系統工作正常, OFF 表示電源未接通
|
|
受光器 RX
|
紅色 LED
|
ON
|
光幕整體有反射或是系統異常,系統停止輸出
|
|
綠色 LED
|
OFF
|
光幕整體無反射且處於正常工作狀態,系統輸出正常
|
|
